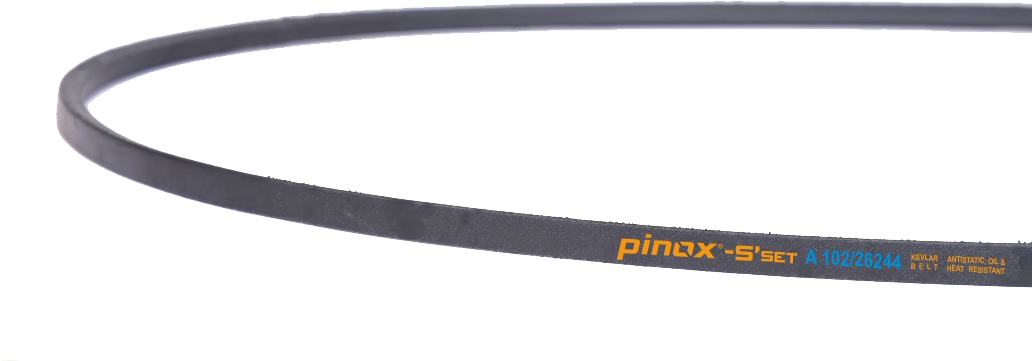

| Section | Cross Section Dimension | Belt Range | |||
|---|---|---|---|---|---|
| Top Width (mm) | Thickness (mm) | Angle (Deg) | Min | Max | |
| A | 13.0 | 8.0 | 40 | 18" | 180" |
| B | 17.0 | 11.0 | 40 | 22" | 600" |
| C | 22.0 | 14.0 | 40 | 36" | 600" |
| Belt Length Calculation | |||
|---|---|---|---|
| Section | Lp to La (mm) | Li to Lp (mm) | Li to La (mm) |
| A | 17 | 33 | 50 |
| B | 26 | 43 | 69 |
| C | 32 | 56 | 88 |
